如今的电子设备中，那片比扑克牌还小的电路板内部，隐藏着精密如城市立体交通网的结构——8层、12层甚至更多的铜箔与绝缘材料交替叠加，承载着数十亿次每秒的信号奔流。这就是PCB叠层设计：电子工业中一门融合电磁学、材料科学与结构力学的隐形艺术。

　　早期单面板元件少、速度慢、走线互相避让即可。而现代电子设备需求三重爆发：

　　M6网页版 米乐M6官网登录入口

　　速度革命：CPU时钟频率突破5GHz，高速信号若走线过长或阻抗突变，会反射畸变（如同回声干扰原声）；

　　噪声防控：数字信号开关瞬间产生电磁辐射（EMI），干扰自身模拟电路（如麦克风）或邻近设备。

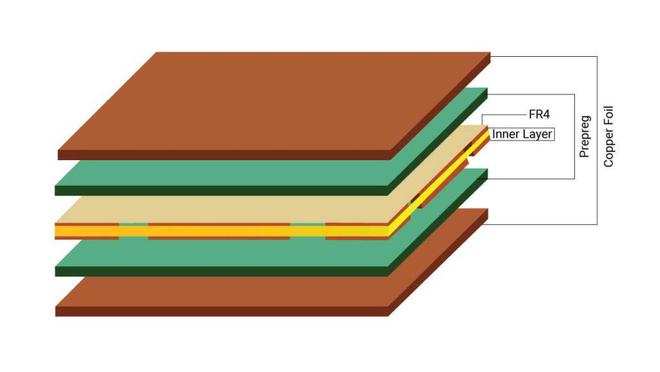

　　多层板的本质妥协：通过垂直堆叠拓展布线空间，同时构建电磁防护屏障。如同城市从平面扩张转向建设高架桥、地铁与摩天大楼。

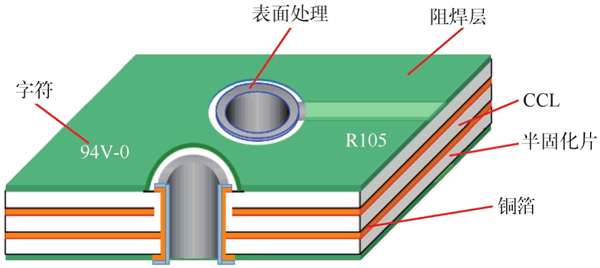

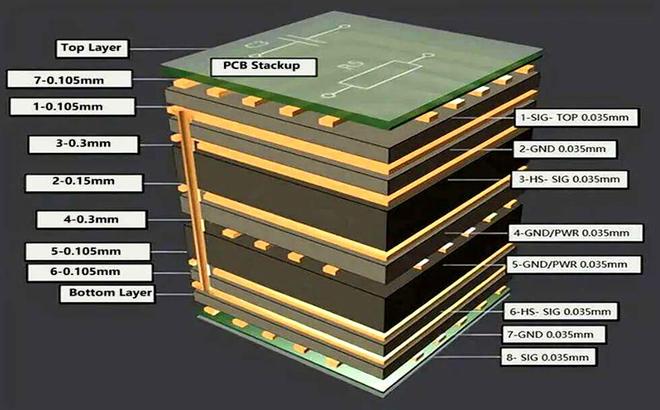

　　高速信号特区：CPU到内存的DDR走线在此布设，要求严格等长（±50µm误差！）。

　　“电磁隔离走廊”：两侧临近接地层（L3/L4），形成屏蔽隧道，防止串扰。

　　带状线（Strip Line）：内层信号被上下接地层夹击（如L2信号在GND-L3与PWR-L4之间），屏蔽性最优。

　　米乐官方网页版入口

　　微带线（Micro Strip）：表层信号仅单侧邻接地层（如L1信号下方是GND-L2），布线灵活但抗干扰稍弱。

　　当信号频率超过100MHz，走线不再只是导线Ω）必须匹配芯片输出阻抗，否则引发反射失真：

　　阻抗公式核心变量：Z₀∝√(L/C)∝h / (√εᵣ·w) 其中：h =信号层到参考层距离，w = 线宽，εᵣ = 介质绝缘常数

　　电源噪声（PDN阻抗）： 多层板通过“电源层-接地层”紧耦合（间距0.2mm），形成天然去耦电容，抑制电压波动。

　　信号串扰：高速信号层夹在接地层之间（带状线结构），隔离相邻信号干扰。差分线（USB/HDMI）需严格并行等距。

　　EMI抑制：表层铺“接地铜网”，关键芯片加局部屏蔽罩，接地层多点连接至机壳。

　　大功率芯片（如处理器）下方放置散热过孔阵列（φ0.3mm孔群），将热量传导至背面铜层散发。

　　电源层分割时预留“热桥”，避免局部过热（如5V电源区集中发热需特殊散热设计）。

　　FR-4环氧玻璃布：低成本主力军（占消费电子90%），但εᵣ波动大、高频损耗高（tanδ≈0.02），适用于≤1GHz场景。

　　米乐官方网页版入口

　　金属基板：铝基板（如LED车灯）导热系数达2W/(m·K)，是FR-4的10倍。

　　从仅有2层导线的简易遥控器电路，到搭载20层超薄HDI的5G手机主板，PCB叠层设计如同在方寸之间建造一座精密而自洽的立体城市。每一层铜箔的厚度、每一片介质的属性、每一个过孔的位置，都在无声中决定着信号的保真度、能量的纯净度与系统的可靠性。 当你在指尖滑动屏幕时，不妨想象这每秒数十亿次的电子洪流，正穿行于由玻璃纤维与电解铜构筑的微观摩天大厦之间——这正是现代电子工程最优雅的隐藏杰作。
