在石油、化工、能源、环保等流体工业中，储罐几乎无处不在。原料要靠它存，半成品要靠它过渡，成品要靠它周转，甚至国家战略储备，本质上也是一座座大型储罐体系。

　　很多人习惯把储罐当成“静态设备”，认为只要结构结实、不泄漏就够了，但真正决定储罐安全性、经济性和管理水平的，往往是对罐内状态的掌控能力。

　　M6网页版 米乐M6官网登录入口

　　液位高了还是低了，压力是在正常区间还是接近危险边界，介质是否在异常波动，这些都不是靠肉眼判断的，而是高度依赖仪器仪表。

　　也正因为如此，对仪表人员来说，搞清楚储罐的类型、用途和工况特点，并不是“多学一点结构知识”，而是决定仪表选型是否合理、数据是否可信、联锁是否可靠的基础。

　　在工业现场，储罐所面对的工况远比想象中复杂。高温、低温、正压、负压、易燃、易爆、强腐蚀，任何一个因素都可能成为安全隐患。

　　因此，大多数工业储罐都会选用钢制结构，并根据介质特性和工况条件选择不同材质，比如碳钢、不锈钢或低温钢。

　　相比之下，玻璃钢、塑料等材料虽然在部分轻工或民用领域有应用，但在防火、防爆、耐压和长期稳定性方面，很难满足流程工业的安全要求，因此在大型工业储罐中并不常见。

　　如果从结构形式来划分，工业储罐主要可以分为球罐、卧罐、拱顶罐和浮顶罐几大类，而不同结构，背后对应的是完全不同的介质特性和风险控制思路。

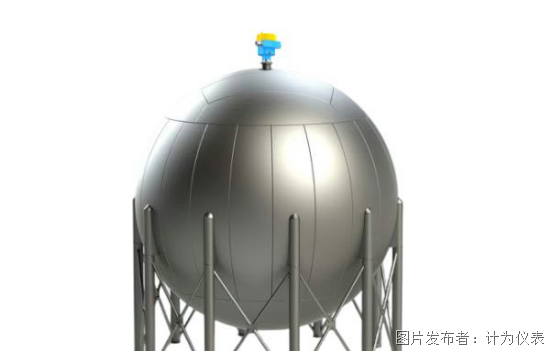

　　在石油、化工、冶金等行业，球罐是一种非常典型、也非常“显眼”的储罐形式。

　　球罐最大的特点在于，它是一个承压能力极强的大容量容器，因此常被用于储存液化石油气、液化天然气、液氨、液氧、液氮等饱和蒸汽压高于大气压的介质，同时也可用于压缩气体的储存。

　　从物理角度看，球形结构在承受内压时应力分布最均匀，这也是球罐能在较高压力下长期运行的重要原因。

　　按照储存温度不同，球罐又可以分为常温球罐、低温球罐和深冷球罐，其中设计温度越低，对材料性能和保冷结构的要求就越高，深冷球罐甚至需要采用双层球壳结构来保证安全。

　　对仪表而言，球罐的压力、液位和温度测量往往都是高风险点位，选型和安装稍有不当，就可能带来严重后果。

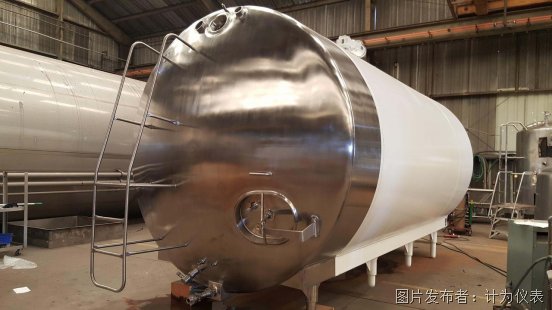

　　卧式储罐在很多装置区并不少见，尤其常用于酸碱类化学品或中小容量介质的储存。

　　这类储罐的一个典型特征是容积相对较小，但占地面积较大，罐体轴线与地面平行，通常采用鞍式支座支撑。

　　虽然从外观上看不如球罐“危险”，但卧罐往往属于带压储存设备，不仅要承受正压，有时还需要承受一定负压，因此在设备管理上仍然属于压力容器范畴。

　　在实际运行中，卧罐的液位测量、取压点布置和排空设计，往往比立式储罐更容易出现测量误差，需要格外注意。

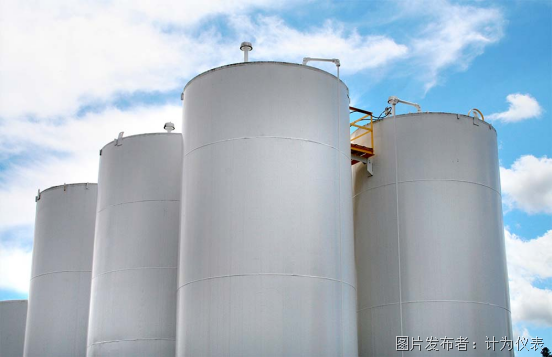

　　拱顶罐结构简单，制造成本低，施工成熟，适用范围广，常见容积从一千立方米到上万立方米不等，在国内，大型拱顶罐甚至可以做到三万立方米。

　　这类储罐多用于低压或常压工况，广泛应用于乙类、丙类液体储存，在满足特定条件的情况下，也可用于部分甲类液体。

　　从安全管理角度看，拱顶罐的风险更多集中在呼吸、排放和蒸发损耗上，而不是高压失效。

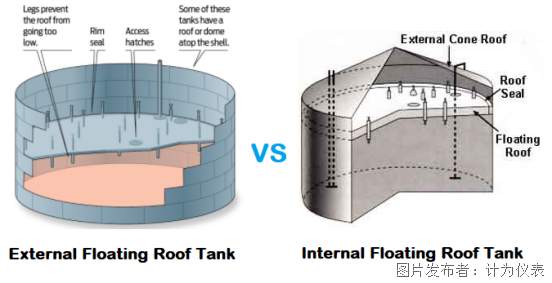

　　浮顶罐的设计初衷非常明确，那就是尽可能减少液体与空气之间的接触，从而降低蒸发损失和安全风险。

　　浮顶直接漂浮在液面上，随着液位升降而移动，使罐内几乎不存在固定的气相空间，这一结构特点，使其特别适合用于储存饱和蒸汽压低于大气压、但挥发性较强的液体。

　　外浮顶罐常用于原油、汽油、煤油等石油产品的储存。相比普通拱顶罐，它几乎没有自由蒸发空间，因此能够显著降低油品损耗和环境污染。

　　为了保证浮顶运行不被卡阻，浮顶与罐壁之间会预留一定间隙，并配备边缘密封系统，同时在浮顶上设置排水系统，防止雨水积聚导致沉盘事故。

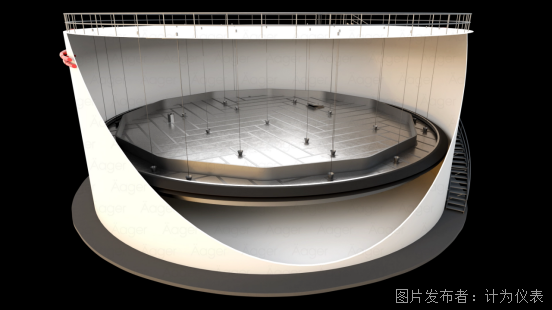

　　内浮顶罐可以理解为拱顶罐和浮顶罐的结合体，外部是固定拱顶，内部是浮动浮盘。

　　这种结构的优势在于，它既能有效隔绝外界风沙、雨雪和杂质，又能最大限度减少液体蒸发损失，同时显著降低火灾和爆炸风险。

　　由于液面上几乎没有气体空间，罐壁和罐顶的腐蚀程度也明显降低，从而延长了储罐的使用寿命。

　　不过，内浮顶罐的代价也很明确，那就是结构复杂、钢材用量大、施工和维护要求高，而且在规模上不易做得特别大，因此在实际应用中需要综合权衡。

　　储罐类型的差异，本质上反映的是介质特性、压力水平、挥发风险和安全策略的不同，而这些差异，最终都会体现在液位、压力、温度等测量点的选型和布置上。

　　如果不了解储罐结构，只从“仪表说明书”出发，很容易在选型阶段就埋下隐患；而一旦理解了储罐设计背后的逻辑，很多看似复杂的仪表问题，反而会变得顺理成章。

　　储罐不是简单的“装东西的罐子”，而是流体工业安全体系中极其关键的一环。对仪表人员来说，懂储罐，并不是为了跨专业，而是为了让仪表真正发挥应有的价值。
