铝基PCB的导热性能与哪些材料特性相关？

文章出处：网络人气：发表时间：2026-04-12 07:11

　　在电子设备的快速发展中，散热问题日益成为制约其性能提升和稳定性的关键因素。铝基PCB（Printed Circuit Board，印刷电路板）作为一种优秀的散热解决方案，因其出色的导热性能而被广泛应用于高功率LED照明、电源模块、汽车电子及通信设备等领域。铝基PCB的导热性能并非孤立存在，而是与其材料特性紧密相关。本文将从铝基板的材料构成、导热机理及影响导热性能的关键因素三个方面进行详细阐述。

铝基PCB的导热性能与哪些材料特性相关？(图1)

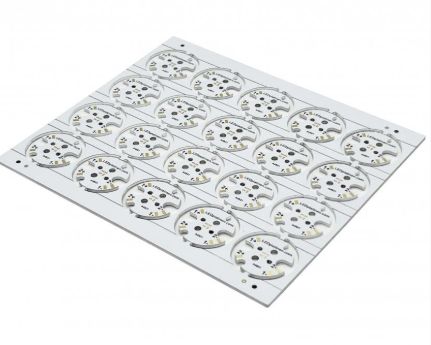

　　铝基PCB主要由三层结构组成：电路层（铜箔）、绝缘层和金属基层（铝板）。这三层材料各自承担着不同的功能，共同决定了铝基PCB的整体性能，尤其是导热性能。

　　1、电路层：电路层通常采用高导电性的铜箔制成，负责电子信号的传输。虽然铜箔本身对导热性能的直接影响较小，但其良好的导电性有助于减少电路中的电阻损耗，从而间接降低热量的产生。

　　2、绝缘层：绝缘层是铝基PCB中的关键部分，它不仅需要具备优异的电气绝缘性能，还需拥有良好的导热性。常见的绝缘层材料包括环氧玻璃布板、聚酰亚胺（PI）薄膜等。这些材料通过特殊的工艺处理，能够在保证电气绝缘的同时，有效传导热量，减少热阻。

　　3、金属基层：金属基层通常采用铝板，因其具有较高的导热系数和良好的加工性能而被广泛使用。铝板的厚度和纯度对导热性能有显著影响。一般来说，铝板越厚，导热性能越好；同时，高纯度的铝板能减少杂质对热传导的阻碍，进一步提高导热效率。

　　铝基PCB的导热过程主要依赖于热传导机制。当电路层产生热量时，这些热量首先通过铜箔传导至绝缘层。绝缘层中的导热材料将热量迅速分散并传导至金属基层。金属基层，尤其是铝板，因其高导热性，能够快速将热量从PCB内部导出，并通过散热片或风扇等散热装置散发到空气中，从而实现有效的热管理。

铝基PCB的导热性能与哪些材料特性相关？(图2)

　　1、绝缘层材料的导热系数：绝缘层材料的导热系数是决定铝基PCB导热性能的关键因素之一。高导热系数的绝缘层材料能够更有效地将热量从电路层传导至金属基层，从而降低热阻，提高散热效率。

　　2、金属基层的材质与厚度：金属基层的材质和厚度对导热性能有直接影响。如前所述，铝板因其高导热性和良好的加工性能而被广泛使用。同时，增加铝板的厚度可以提高其导热能力，但也会增加成本和重量。因此，在设计时需要综合考虑散热需求、成本和重量等因素。

　　3、界面热阻：界面热阻是指不同材料之间接触面的热阻。在铝基PCB中，电路层与绝缘层、绝缘层与金属基层之间的接触面都可能存在界面热阻。降低界面热阻的方法包括优化材料选择、提高表面平整度、使用导热界面材料等。

　　4、PCB布局与结构设计：合理的PCB布局和结构设计有助于优化热传导路径，减少热点集中，提高整体散热效率。例如，将高功率元件分散布置、增加散热孔等措施都能有效改善散热性能。

　　总之，铝基PCB的导热性能与其材料特性紧密相关。通过优化材料选择、改进结构设计等措施，可以显著提高铝基PCB的导热性能，满足电子设备对散热的严格要求。
